About

(English version in Updates)

(Limited to countries that can export from Japan)

ニキシー管をもっと自由に・身近に

そのような思いからこのプロジェクトは始まりました.

レトロで温かみのある表示デバイスのニキシー管.これを最新のテクノロジーと合わせることで時計だけではない多様な使い方ができるのではないかと考えました.

そこでこのBitNixを作りました.これがあれば,ビットコインの値段をニキシー管という表示デバイスを通して確認することができます.さらに,ボタンを押すことで時計などにモードを切り替えて利用できます.20世紀のデバイスで21世紀の情報を表示する素晴らしさを是非このBitNixで体感してください.

もちろん,通常のニキシー管時計としての利用も可能です.


3つの表示モード

BitNixは3つの表示モードを用意しています.すなわち,時計モード・ランダムモード・ビットコインモードです.時計モードでは現在の時(24時間表記)・分・秒が表示されています.ランダムモードでは0から10までの数字がランダムに表示され,10秒ごとに更新されます.ちょっとしたインテリアに是非ご利用ください.ビットコインモードでは,BTC-JPY/FXの値段がリアルタイムで表示されます.ビットコインの値段が1000万円を超える日が来てもBitNixなら表示できます.

Arduino・Raspberry Piのプログラム書き換え

BitNixでできるのは表示モードの切り替えだけではありません.プログラムをオープンソースとしているので一人ひとりがオリジナルのBitNixを作り上げることができるのです.表示させる内容をインターネット上から取得したり処理しているRaspberry Pi,それをもとにニキシー管を駆動する信号を扱うArduino両方のプログラムが公開されているので,自分の好きなデータを表示させたり,切り替えのエフェクトを自由に工夫できたりします.さらに嬉しいことに,USB端子がついているのでUSBケーブルを使うだけでArduinoをBitNixから外すことなくプログラムの書き換えが可能です

パソコンとUSB通信

USBの使い道はArduinoの書き換えだけではありません.パソコンからデータを送信してBitNixに表示できます.Raspberry Piでは処理が難しいような複雑な情報も,パソコンを使えば表示させることができます

複数のBitNixを連結

BitNix同士をケーブルで繋ぐ複数台の連結にも対応しています.これで何ができるかというと,BitNix上のRaspberry Piやパソコンから最大で4台のBitNixを個別に操ることができるのです.合計32個のニキシー管が駆動する様子は圧巻という他ありません.BitNixは積み重ねにも対応しているのでスペースをとらずに連結できます.

外部回路の追加

変えられるのはソフトウェアだけではありません.メインのコンピュータであるRaspberry Piやニキシー管駆動用のArduinoからはコネクタをつなげるスルーホールを用意しています.電子工作が得意な人であればセンサなどを接続し,それらの情報をBitNixに表示させるということができるのです.

操作部の説明

前面は極力シンプルに,外部との通信は背面にまとめました.

ニキシー管で何か表示させたいけれどハードウェアが苦手な人,ハードウェアの知識があるけどソフトウェアを一からくみ上げる力がない人,そのような人にBitNixは新しい選択肢を提供します.ニキシー管を誰もが自在に扱えるようになる,これこそがBitNixの本当のゴールです.

ニキシー管を使って色々作ってみたいという人のために,ニキシー管周辺部品のプランも用意しています.ピン配置が独特でなかなかほかの部品と組み合わせるのが難しいニキシー管も2.54mmピッチの電子工作に最適な端子へ変換することができます.さらに,変換基板はソケット付きですのでニキシー管のみの交換ができるようになっています.ニキシー管を駆動させるための200Vを生成するコンバータも付属するプランも用意しています.

ニキシー管IN-12B・変換基板(8個セット)+200Vコンバータ
ニキシー管IN-12B・変換基板(8個セット)+200Vコンバータ

 How to Use

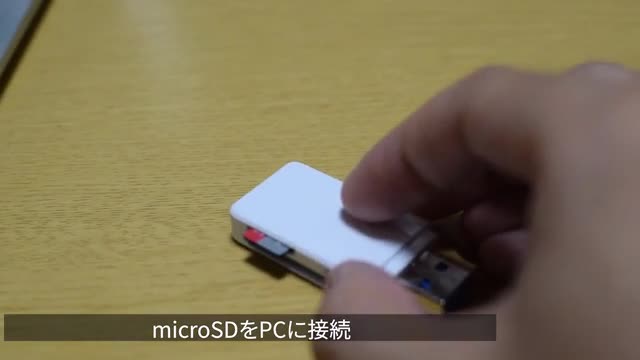

 BitNixを使い始めるのはとても簡単です.必要な初期設定は付属のmicroSDにご自身のWi-Fi情報を書き込むことだけです.一度設定したらその後は電源プラグを差し込むだけで動作します.

 project video thumbnail
Replay with sound
Play with
sound

そのほか詳細な使い方・組み立てなどを示した説明書を添付・GitHubにて公開予定です.

※注意事項

  • 写真に掲載されているのはプロトタイプです.実際にお届けする製品と多少異なることがあります.
  • 底面・高電圧回路付近以外は特別な保護を施していません.取り扱いには十分注意してください.
  • Wi-Fiを利用できる環境での利用をお勧めします.

BitNixを支える技術

Raspberry Pi Zero Wでネットワーク上から情報を取得し,それをシリアル通信でArduinoに送信しています.Arduinoからはダイナミック点灯でニキシー管を駆動しているのですが,高電圧を扱うためにフォトカプラを間に入れています.また,ゴーストが起きないように各桁のドライブには一定期間のインターバルを挟んでいます.ニキシー管はずっと使わない数字があるとそれが光りにくくなってしまう特性があります.そのような焼け付きを防ぐために,5分に一度ランダムな数字を表示させるスロット機構を搭載しています.

詳細についてはGitHubに公開予定ですのでぜひそちらをご参照ください.

BitNixの進化

歴代BitNix

BitNixは元々ニキシー管の変換基板を作ろうというところから始まりました.それで試作した基板+ニキシー管を用いてなにかデモができないか考えていたところ,当時興味を持っていたビットコインの値段を表示させることを思いつきました.そこで作り上げたのが初代BitNix(v.0)です.それをTwitterに上げたら予想を超える数々の好意的な反響を頂き,ニキシー管デバイスを求めている人が多いということを感じました.そこで「スタンドアロンで使えるように・電子工作やプログラミングが詳しくないでも使えるように」とBitNixを作ることを決意しました.その後は回路のミスを直したり,レイアウト変更・機能追加などを重ねて今のBitNixまで成長しました.初代に比べるとできることが格段に多いうえに,初心者にもわかりやすく,詳しい人にとってはカスタマイズしがいのあるデバイスに仕上がりました.

仕様

寸法:W260 x D70 x H72(mm)

重さ:490g(電源アダプタ含まず)

消費電力:3.0W(稼働時),0.70W(待機時)

※プロトタイプの実測です.製品版では各数値が若干変化する場合があります.

プランとリターン

¥200~

BitNixマニュアル(組立説明書・取扱説明書)

BitNixの取扱説明書・データシートなどです.一部の内容をGitHubにも掲載予定です.

¥2000~

BitNix基板セット

内容物:メイン基板・200V電源基板・ニキシー管IN-12B変換基板x8・BitNixマニュアル,データシート

※ニキシー管やソケット等の部品は付属していません

¥3000~

ニキシー管+変換基板セット(2桁)

内容物:ニキシー管IN-12B x2・変換基板(ソケット付き)x2・ピンヘッダ x2・データシート.(BitNixマニュアルは付属していません)

¥15000~

ニキシー管+変換基板(8桁)+200Vコンバータセット

内容物:ニキシー管IN-12B x8・変換基板(ソケット付き)x8・ピンヘッダ x8・12V-200VDC-DCコンバータ x1・データシート(BitNixマニュアルは付属していません)

¥40000~

BitNix組み立てキット

BitNixの基板・部品が揃った組み立てキットです.組み立てにはリード部品・表面実装部品の半田付け,200Vコンバータの校正が必要です.Raspberry Pi Zero,Arduinoは設定済みです.初回にWi-Fiの設定をする必要があります.

内容物:BitNix部品・基板一式・BitNixマニュアル+組み立てマニュアル・データシート・ACアダプタ・連結用ケーブル・SDカードリーダ・USBケーブル

※工具類は付属しません

¥50000~

BitNix完成品

動作確認済みの完成品です.初回にWi-Fiの設定をする必要があります

内容物:BitNix・マニュアル・データシート・ACアダプタ・連結用ケーブル・SDカードリーダ・USBケーブル

※リワードではお届け予定が2021年3月となっていますが2020年3月までにお届けする予定です.

Risks and challenges

ニキシー管の供給が課題
→ある程度の制作数が見込めた段階で随時ニキシー管の確保に努めていきます.
ITに詳しくない人に向けて適切な説明ができるか
→知り合いに協力してもらい万人に分かりやすい説明を心がけます.
